IBECO Strypskivor
En strypskiva monteras i en brunn eller kammare för att begränsa och reglera flödet till ett bestämt värde, typiskt i fördröjningsmagasin och dagvattenanläggningar. Varje skiva skärs efter projektets krav – strömmens öppning beräknas mot anläggningens hydrostatiska förhållanden. Tillverkas i 30 mm PE (PE 500) eller 6 mm 316 rostfritt stål och levereras komplett med montagesats.
Fördelar
- Skuren efter projektets flödeskrav, DN100 till DN600
- PE (PE 500) 30 mm eller 316 rostfritt stål 6 mm
- Montagesats med EPDM-tätning, kemankare och 316 gängstång ingår
- Böjd baksida för runda brunnar på förfrågan
- Enkel montering, minimalt underhåll
OBS!
Strypskivor tillverkas mot projektspecifikation. Ange rörets innerdiameter och önskat flöde eller beräknad öppning vid förfrågan.
Dokument och länkar
IBECO Strypskivor
|
Art.nr
|
Rörets innerdiameter
|
Amm
|
Bmm
|
Cmm
|
Max viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|
|
OP100
|
100
|
300
|
300
|
30
|
2,56
|
|
|
OP150
|
150
|
350
|
350
|
30
|
3,49
|
|
|
OP200
|
200
|
400
|
400
|
30
|
4,56
|
|
|
OP250
|
250
|
450
|
450
|
30
|
5,77
|
|
|
OP300
|
300
|
600
|
600
|
30
|
10,27
|
|
|
OP350
|
350
|
650
|
650
|
30
|
12,06
|
|
|
OP400
|
400
|
700
|
700
|
30
|
13,98
|
|
|
OP450
|
450
|
750
|
750
|
30
|
16,06
|
|
|
OP500
|
500
|
800
|
800
|
30
|
18,27
|
|
|
OP600
|
600
|
900
|
900
|
30
|
23,12
|
|

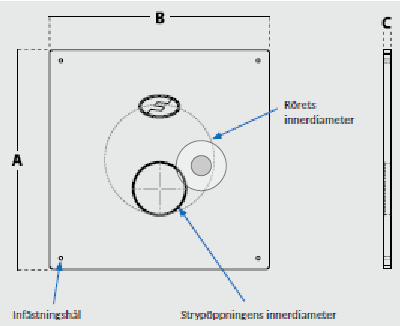

A och B är skivans ytttermått, C är tjockleken. Strypningens innerdiameter beräknas per projekt och anges vid beställning. Utförande i 316 rostfritt stål och böjd baksida för runda brunnar lämnas på förfrågan. Montagesats ingår som standard; extra satser kan levereras. Montering: Ø10 mm hål till 80 mm djup, kemankare, och muttrarna dras till 4 Nm. Strypskivorna är ännu inte prissatta i prislistan – pris lämnas på förfrågan.
Material:
Skiva: PE (HDPE 500), 30 mm
Alternativt: 316 rostfritt stål (1.4401), 6 mm
Montagesats: EPDM-tätning, kemankare och 316 gängstång
Standarder:
Flödesprestanda enligt BS EN ISO 5167-2:2022. Tillverkning enligt ISO 9001:2015.
